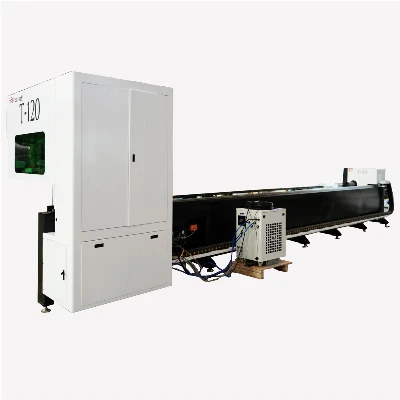

Toru laserlõikusmasin

Mis on torude laserlõikamismasin?

A toru lõikamise masinon tööstusseade, mis on konstrueeritud torude, peamiselt metallist, nagu teras, roostevaba teras, alumiinium ja vask, täpseks lõikamiseks. Erinevalt tavapärastest{1}}saagidest on need masinad spetsiaalselt konfigureeritud toruprofiilide õõnsate geomeetriliste mõõtmetega toimetulemiseks, põhjustamata deformatsioone, nagu purse või kokkuvarisemisi.

Millised on omadused?

Kõrge täpsus:Tagab puhtad ja siledad lõiked minimaalsete jämedega, mis on kvaliteetse{0}}keevituse ja montaaži jaoks hädavajalik.

Kõrge kasutegur:Automatiseeritud toimingud suurendavad oluliselt tootlikkust võrreldes käsitsi lõikamismeetoditega.

Mitmekülgsus:Võimalik töödelda mitmesuguseid materjale, läbimõõtu ja seinapaksusi.

Komplekssed lõikamisvõimalused:Saab teha mitte ainult 90-kraadiseid lõikeid, vaid ka nurklõikeid, kaldlõikeid ja isegi keerulisi lõikeidprofiili lõiked(tuntud ka kuikalasuuvõiristuvad lõiked), kus üks toru peab sobima ideaalselt teise vastu.

Lõikamise kuju

"Toru lõigatakse otse, risti oma teljega."

"90-kraadine lõige torul."

"Toru kandiline lõige."

"Toru lõigatakse 45-kraadise nurga all."

"Nurga lõige torul."

"Toru ots on viltune."

"Toru vajab liitlõikelõike."

"See on kaldenurga ja kaldenurga kombinatsioon."

"Toru ots on keevitamiseks kaldu."

"V-soone keevisliite ettevalmistamiseks tehakse torule kaldlõige."

"Torule tehti sadullõige, et see sobiks üle põhijooksutoru."

"See on külgühendus nihkesadulaga."

Käigu mõlemas otsas olevaid piirlüliteid juhitakse ja paigaldatud on kõva piiriseade.

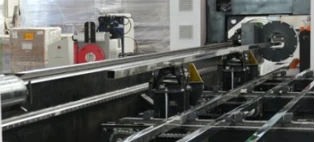

Eesmine söötmisseade

Eesmine etteandeseade sisaldab õhusilindriga juhitavat tugiplaati, mis toetab toru, kui lõigatud toru on pikk ja takistab selle longust. Töödeldava detaili lõikamisel toetab ülestõstetud tugisilinder tugiplaati, et toetada toru ja vältida selle longust. Töödetaili lõikamisel tõmmatakse kõik ülestõstetud tugisilindrid tagasi ning toorik kukub katteplaadile ja libiseb hoiukohta. Süsteem juhib silindri tegevust automaatselt. Esiosa jaguneb ka järel-ja reguleerimistüübiks.

Pöördseade pneumaatiline

ATC padrun Padrun on jagatud kaheks esi- ja tagumiseks pneumaatiliseks täistaktiliseks{0}}padruniks, mis mõlemad võivad liikuda Y-suunas. Tagumine padrun vastutab toru kinnitamise ja etteandmise eest ning eesmine padrun on paigaldatud voodi lõppu materjalide kinnitamiseks. Eesmist ja tagumist padrunit käitavad vastavalt servomootorid, et saavutada sünkroonne pöörlemine. Topeltpadrunite ühenduskinnituse all saab teostada lühikese saba lõikamist ja suu lühike saba võib ulatuda 20-40 mm, toetades samal ajal pikema saba lühikest saba lõikamist.

iTubeSE Spetsiaalselt loodud iTube CNC-süsteemiga laserlõikusseadmete juhtimiseks ja kasutamiseks, võimaldades erinevate torumaterjalide tõhusat ja täpset lõikamist. Kasutajad saavad seda tarkvara kasutada laserlõikusmasina liikumiskontrolleri (nt liikumiskontroller iMC6610) ja kõrguse regulaatori (nt kõrguskontroller iHC100B) üksikasjalikuks konfigureerimiseks ja kasutamiseks.

Schneideri elektrielement Elektrikomponendid on tuntud kaubamärgid, mis on turul populaarsed. Stabiilne töövõime.

Kinnitus Pärast materjali kukkumist kinnitage materjal klambriga.
